معرفی استاد بولت(Stud) و کاربردهای آن

استاد بولت یکی از اجزای مهم در صنایع نفت، گاز و پتروشیمی است که برای اتصالات فلنج‌ها مورد استفاده قرار می‌گیرد. این نوع پیچ از یک میله فولادی تمام رزوه‌شده تشکیل شده و در دو طرف آن مهره‌های شش‌گوش فولادی سنگین قرار می‌گیرد. برخلاف پیچ‌های معمولی، استاد بولت سر ندارد و هر دو طرف آن به مهره متصل می‌شود، که باعث ایجاد اتصالی محکم و مطمئن در فلنج‌ها و سایر سازه‌های فلزی می‌شود. استاد بولت‌ها بسته به نوع فلنج و کاربردشان در ابعاد و طول‌های مختلفی تولید می‌شوند و جنس‌های مختلفی نیز دارند که بر اساس استانداردهای متریک و امپریال دسته‌بندی می‌شوند. این پیچ‌ها برای تحمل بارهای سنگین و فشارهای زیاد طراحی شده‌اند و به خصوص در پروژه‌های انتقال سیالات و پتروشیمی استفاده فراوان دارند. در این مقاله به صورت کامل با استاد بولت ها و کاربرد های آن ها آشنا می‌شویم با مهدفولاد همراه باشید.

استاد بولت چیست؟

استاد بولت یکی از پیچ‌های حیاتی و پرکاربرد در صنایع مختلف، به‌ویژه در نفت، گاز و پتروشیمی است که به‌طور خاص برای اتصالات فلنجی استفاده می‌شود. این پیچ از یک میله فولادی کاملاً رزوه‌دار و دو مهره شش‌گوش سنگین تشکیل شده و نقش کلیدی در محکم نگه‌داشتن و آب‌بندی اتصالات فلنجی ایفا می‌کند. به دلیل طراحی خاص خود، استاد بولت‌ها تضمین می‌کنند که اتصال‌ها محکم، ایمن و بدون نشتی باشند. انواع مختلفی از بولت وجود دارد که شما می‌توانید از آن ها استفاده کنید.

جنس و متریال ساخت استاد بولت

استاد بولت‌ها از مواد متنوعی تولید می‌شوند که بسته به کاربرد و شرایط محیطی انتخاب می‌گردند. از فولادهای کربنی گرفته تا آلیاژهای مقاوم در برابر زنگ‌زدگی و خوردگی، همچون فولادهای ضدزنگ و نیکل. رایج‌ترین گریدهای استاد بولت شامل ASTM A193 B7، L7، B8، B8M، B16 و آلیاژهایی مانند مونل، هاستلوی و اینکونل هستند. این تنوع در مواد سازنده باعث می‌شود استاد بولت‌ها در محیط‌های خورنده و پرتنش عملکرد بالایی داشته باشند. معمولاً مهره‌های شش‌گوش استاد بولت باید با جنس میله رزوه‌دار هماهنگی داشته باشد، به‌عنوان مثال، مهره‌های استاندارد ASTM A194 برای استاد بولت‌های گرید ASTM A193 استفاده می‌شوند.

استانداردها و مشخصات فنی استاد بولت

طبق استاندارد ASME B16.5، مشخصات استاد بولت‌ها برای اتصالات فلنجی بر اساس قطر فلنج، کلاس فشار و نوع پوشش (RF، FF، RTJ) تعیین می‌شود. این استاندارد همچنین تعداد، قطر و طول استاد بولت‌های مورد نیاز برای هر نوع فلنج را مشخص کرده و تضمین می‌کند که اتصالات با ایمنی و استحکام کامل انجام شوند.

کاربردهای استاد بولت

استاد بولت‌ها که به پیچ‌های بی‌سر نیز معروف هستند، به دلیل ساختار تمام‌دنده و عدم وجود سر، برای اتصالات قوی و محکم در صنایع مختلف از جمله پتروشیمی و انتقال خطوط سیالات بسیار پرکاربرد هستند. این پیچ‌ها نه تنها در صنایع پتروشیمی، بلکه در پروژه‌های ساختمانی، پل‌سازی و سازه‌های فلزی نیز مورد استفاده قرار می‌گیرند و به دلیل ویژگی‌های فنی منحصربه‌فردشان، از مقاومت بالا در برابر فشار، خوردگی و زنگ‌زدگی برخوردار هستند.

ویژگی‌های فنی استاد بولت

استاد بولت‌ها به دلیل استفاده از فولاد کربنی یا آلیاژهای مقاوم در برابر خوردگی و زنگ‌زدگی، دارای قدرت و استحکام بالا هستند. فرایندهای گرمایشی و فناوری‌های پیشرفته که در تولید این پیچ‌ها به کار می‌روند، باعث می‌شوند که طول عمر بالایی داشته و در محیط‌های سخت، دوام خود را حفظ کنند. علاوه بر این، نصب آسان و سازگاری بالا با انواع سازه‌ها و کاربردها از دیگر مزایای استاد بولت‌ها است که آن‌ها را به انتخابی ایده‌آل برای صنایع مختلف تبدیل کرده است.

یکی از ویژگی‌های مهم استاد بولت‌ها، کنترل دقیق میزان گشتاور وارده به مهره‌هاست که با ابزارهایی مانند ترک‌متر یا گشتاورسنج انجام می‌شود تا اتصالات به بهترین شکل ممکن محکم شوند. به دلیل این ویژگی‌ها، استاد بولت‌ها در صنایعی که به اتصالات محکم و بدون نشتی نیاز دارند، مانند صنایع نفت و گاز، بسیار مورد توجه قرار می‌گیرند و در سازه‌های فلزی نیز نقش حیاتی ایفا می‌کنند.

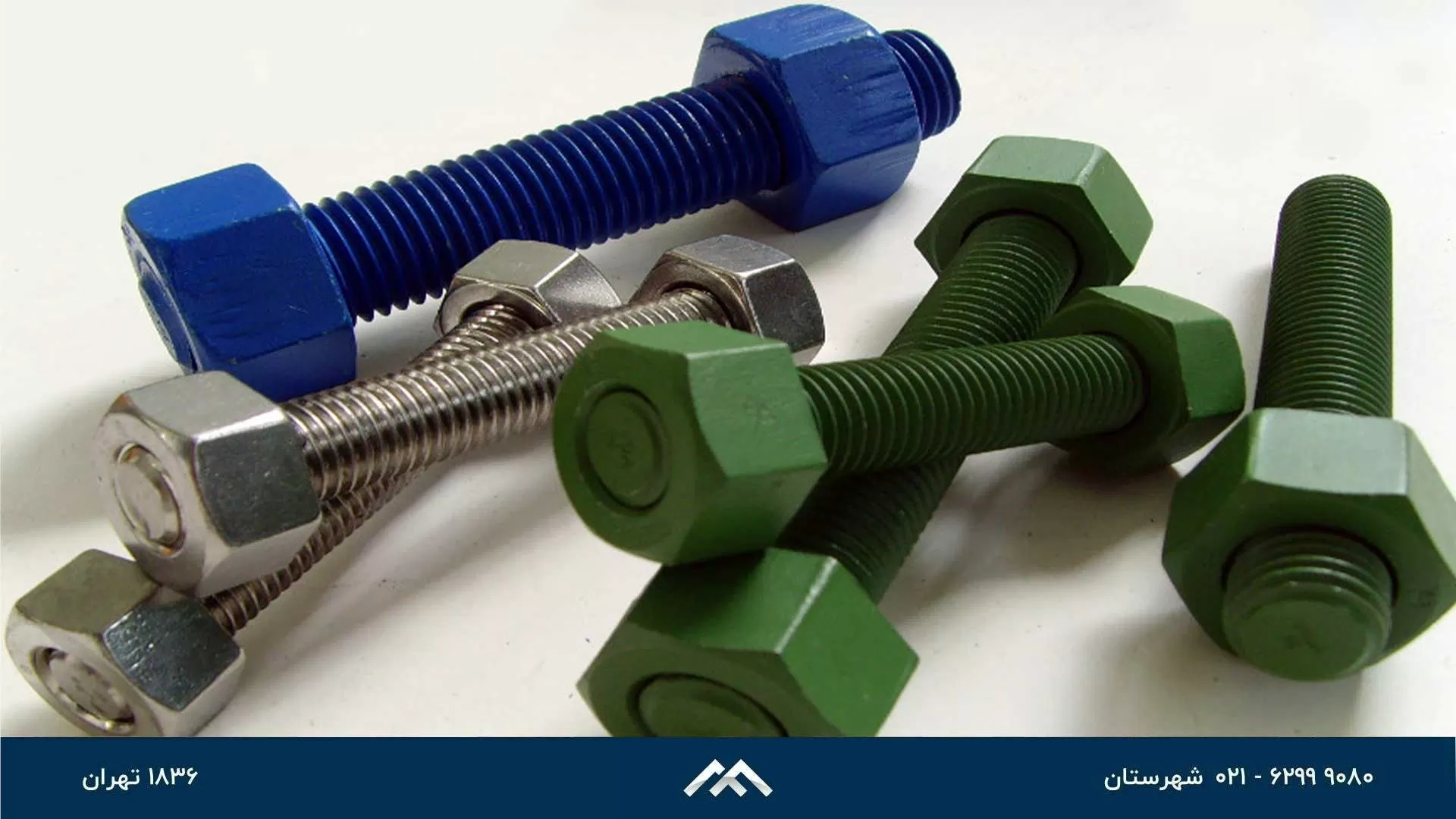

انواع استاد بولت

استاد بولت ها انواع مختلفی دارند که در ادامه به صورت کامل به بررسی آن ها می‌پردازیم:

استاد بولت‌ها با توجه به نوع رزوه و شکل کلی، به چند دسته تقسیم می‌شوند:

1. استاد بولت با رزوه پیوسته (Continuous Threaded Stud Bolt)

   در این نوع استاد بولت، رزوه به‌صورت پیوسته و یکسان در سرتاسر پیچ وجود دارد و هیچ‌گونه پخی یا سر صافی ندارد. این نوع پیچ‌ها در تمامی طول خود قابلیت اتصال مهره را دارند.

2. استاد بولت با یک سر ضربه‌ای (Tap End Stud Bolt)

   این نوع پیچ دارای دو سر با ویژگی‌های متفاوت است. یک سر آن (Tap End) برای فروبردن در قطعه استفاده می‌شود و سر دیگر (Nut End) برای بستن مهره به کار می‌رود. معمولاً دو سر پیچ دارای پخی یا سطح صاف هستند و قسمت میانی آن بدون رزوه است. طول رزوه در سر مهره کمی بلندتر از سر دیگر است.

3. استاد بولت دو سر (Double End Stud Bolt)

   در این نوع استاد بولت، قسمت میانی بدون رزوه است و دو انتهای پیچ مشابه یکدیگر هستند. طول رزوه در هر دو طرف یکسان است و این نوع پیچ‌ها برای اتصالاتی که در هر دو انتها به مهره نیاز دارند، مناسب هستند.

4. استاد بولت دو سر با ساقه لاغر (Double End Stud Bolt with Reduced Shank)

   این نوع استاد بولت مشابه نوع دو سر است، با این تفاوت که قسمت میانی بدون رزوه دارای قطر کمتری نسبت به دو انتهای پیچ است. این طراحی برای کاهش وزن پیچ و افزایش انعطاف‌پذیری آن در برخی کاربردها مفید است.

5. استاد بولت‌های فلنج (Flange Stud Bolt)

   این پیچ‌ها دارای رزوه‌ای پیوسته و یکسان در طول خود هستند و هر دو سر آن‌ها دارای پخی است. این نوع استاد بولت‌ها معمولاً برای اتصالات فلنجی مورد استفاده قرار می‌گیرند. طول کلی این پیچ‌ها از ابتدای اولین رزوه تا انتهای آخرین رزوه اندازه‌گیری می‌شود و قطر پیچ در تمام طول آن یکسان است.

6. استاد بولت اتصالی (Welding Stud Bolt)

   برخلاف سایر انواع استاد بولت، در این مدل، یک سر پیچ کاملاً بدون رزوه است و تنها یک انتهای آن دارای رزوه برای بستن مهره است. سر بدون رزوه این پیچ برای جوش دادن به قطعه استفاده می‌شود، که آن را برای اتصالات خاصی مناسب می‌سازد.

این تنوع در انواع استاد بولت‌ها به کاربران این امکان را می‌دهد که بسته به نیازهای خاص پروژه‌های صنعتی و سازه‌ای خود، بهترین نوع پیچ را انتخاب کنند.

سخن پایانی

استاد بولت‌ها به عنوان یکی از اجزای کلیدی در اتصالات صنعتی، به‌ویژه در صنایع نفت، گاز و پتروشیمی، نقش بسیار مهمی ایفا می‌کنند. این پیچ‌ها به دلیل طراحی خاص و ویژگی‌های فنی خود، امکان ایجاد اتصالات محکم و بدون نشتی را فراهم می‌آورند. تنوع در انواع استاد بولت‌ها، از جمله مدل‌های با رزوه پیوسته، ضربه‌ای و اتصالی، به مهندسان و طراحان این امکان را می‌دهد که بسته به نیازهای خاص پروژه‌های خود، مناسب‌ترین گزینه را انتخاب کنند. با توجه به اهمیت بالای این اتصالات در پروژه‌های صنعتی و عمرانی، آشنایی با مشخصات و انواع مختلف استاد بولت‌ها برای تمامی فعالان این حوزه ضروری است. انتخاب صحیح استاد بولت، نه‌تنها ایمنی و استحکام اتصالات را تضمین می‌کند، بلکه در کاهش هزینه‌های نگهداری و تعمیرات نیز تاثیرگذار خواهد بود. به همین دلیل، توجه به جزئیات در طراحی و انتخاب مواد مناسب برای استاد بولت‌ها، می‌تواند به بهبود عملکرد و افزایش طول عمر سازه‌ها کمک شایانی نماید.
